GPS網絡時鐘服務器

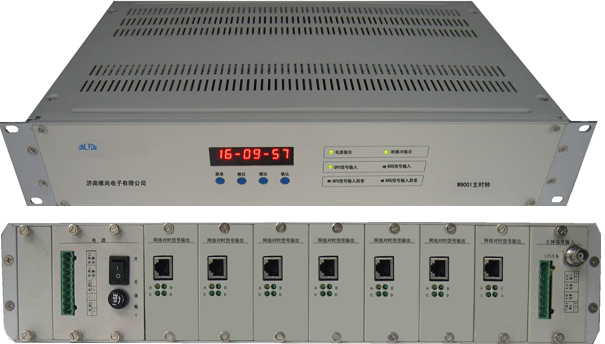

產品名稱：GPS網絡時鐘服務器 產品型號：W9001 GPS網絡時鐘服務器專業生產企業山東唯尚電子有限公司,所營GPS網絡時鐘服務器產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

GPS網絡時鐘服務器可通過以太網、internet無限級聯擴展，利用GPS（全球衛星定位系統）、北斗或NTP協議發送的秒同步信號和時間信息，向各種系統和自動化裝置提供的時間信息和時間同步信號�？赏耆珴M足《華東電網統一時鐘系統技術規范》、《上海電網GPS時間同步系統技術原則和運行管理規定》和《電力系統時間同步技術規范》的各種要求，特別適用于分布在不同地點不同系統的統一授時。產品自推出市場以來，經受了眾多的現場運行考驗，得到廣大用戶的認可與信賴。

GPS網絡時鐘服務器的特點

高精度的時間同步、信號輸出與守時技術

a)與外同步時鐘信號同步精度高，同步精度優于±0.2μs；

b)采用多同步源自適應同步技術，同步精度優于±0.2μs；

c)時間報文輸出采用了雙CPU并行處理技術，串口報文發送時刻為秒的準時沿，誤差不大于+0.2ms；

d)脈沖輸出采用脈沖大電流發生電路，使光電隔離空接點能輸出高精度的脈沖信號，誤差不大于3μs；

e)采用無過沖IRIG-B(AC)碼產生技術，產生高精度的IRIG-B(AC)碼，精度可達5μs；

f)支持網絡協議：NTP，SNTP，ARP,UDP,TCP,Telent,ICMP,SNMP,DHCP和TFTP，精度可達到1～10ms；

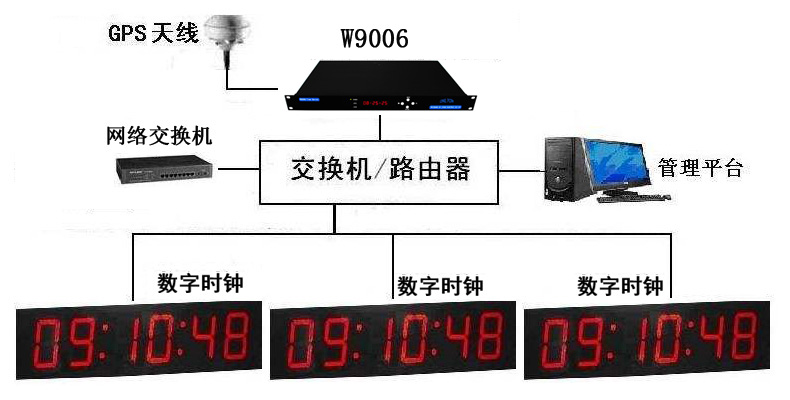

方便快捷的網絡化系統組建方式

a)具有多個物理隔離的相互獨立的10/100M網口（每個端口具有獨立的MAC地址），IP地址可配置靈活，支持不同的子網或不同物理隔離的網絡；

b)支持以網絡NTP協議取得上級時間服務器的時間信號作為本機基準；同時提供NTP-SERVER服務，為上萬臺客戶端、服務器、工作站提供時間信號，實現大規模網絡系統的時間統一；

c) 支持WINDOWS9X/NT/2000/XP/2003/vista、LINUX、UNIX、SUN SOLARIS、IBM AIX、HP-UX等操作系統及支持NTP協議的路由器、交換機、智能控制器等網絡設備；



穩定可靠的運行保障機制

a)支持同時接入GPS、北斗、網絡NTP并進行不同信號間的無縫切換，保證了授時系統的安全性及可靠性；

b)支持通過網絡TCP/IP接口實現雙機熱備功能、安全冗余；

c)機箱經防磁處理，抗干擾能力強；

d)所有信號輸出口均經過光電隔離，某一路輸出信號短路，不會影響其它輸出信號；

e)具有自復位能力，在因干擾造成裝置程序出錯時，能自動恢復正常工作；

f)接收天線采用了防雷設計、信號接收可靠性高，不受電廠/變電站地域條件和環境的限制，有屋頂和貼窗天線可供選擇。（訂貨時須說明）；

g)并選用高性能、寬范圍的開關電源，工作穩定可靠。



多種對時格式輸出與接口方式，以滿足不同用戶的需求

a)裝置可提供多路脈沖信號（1PPS、1PPM、1PPH、事件，空接點、差分、TTL、5V有源）、IRIB-B信號（TTL、422、232、AC）、時間報文（RS232、RS422/485）、NTP網絡時間信號。

b)采用1U或2U 19”標準機箱，可單獨組屏，便于維護和管理。



友好的人機界面，方便的維護方式

a)美觀的液晶屏幕與實用的菜單界面，通過多達六個的操作按鍵，可方便地查看信息和設置參數；

b)多種工作狀態指示燈，實時反映裝置的運行狀態，便于運行值班人員的日常巡視；

c)支持電源中斷、GPS失歩干接點信號告警（訂貨時須說明）；

d)裝置運行狀態可通過104規約上傳到調度中心。

GPS網絡時鐘服務器的技術參數

NTP網絡對時接口：

多路網絡（RJ45）口采用以太網方式輸出NTP服務，做為時間同步服務器對網絡中其他計算機和網絡設備進行統一校時。可設置裝置的IP地址，當GPS信號丟失時，作為二級時間服務器。本裝置目前使用規約： NTP（Net Time Protocol ）、SNTP（Simple Net Time Protocol）、DTP規約(Date Time Protocol)和串口自定義規約（ASC碼）�？商峁┗诙嗖僮飨到y(tǒng)的NetClock軟件安裝使用。

串行接口：

RS232/RS422(RS485)輸出，波特率(1200,2400,4800,9600)可設置

IRIG-B格式輸出：

A.直流偏置輸出,B.正弦調制輸出

可編程脈沖輸出：

可將輸出脈沖通過面板分別編程為秒脈沖(1PPS)、分脈沖(1PPH)、時脈沖(1PPH)等，信號脈寬200mS空接點輸出： 7個 (可設置) TTL電平輸出：1個 （可設置）

平均無故障間隔時間(MTBF)≥150000小時；平均維修時間（MTTR）：一般不大于30分，使用壽命不少于20年。正常使用條件下無須維護。

獲得數據時間：

本地次開機： ≤90秒 位置變化重開機： ≤90秒

位置不變重開機： ≤45秒 瞬間斷電重開機： ≤20秒

位置精度： ±0.1' 時間精度： 0.1μS

輸出端口特性：

空接點CE間外接電壓：VCE＜30V

空接點CE間允許電流：ICE＜50mA
